GGD-331型峰值測力儀是一個專用于拉、壓力等峰值（最大）測量顯示和控制的儀表。具有兩個數字顯示器，分別顯示峰值力和動態力。GGD-331內部采用單片機等大規模集成電路以及高速、高精度數據采樣芯片，具有高穩定性高抗干擾能力的特點。儀表中沒有由于日久老化容易引起故障的撥動開關和電位器，代之以輕觸鍵盤，通過這些鍵盤能進行所有的調校和操作。儀表的工作狀態和設置參數均由非易失性數據存貯芯片保存，即使在斷電的情況下也能保證十年不丟失。另外還設有看門狗電路，因此整機具有極高的可靠性。

1 主要技術指標和特性

●  傳感器激勵電源：10V(Dc)。

●  傳感器輸入信號范圍：0—30ｍV。

●  采樣速度：800次/秒。

●  最大顯示分度數：9999字。

●  測量精度：優于0.05% (不包括傳感器)

●  顯示：雙五位數字顯示器，其中一個為峰值顯示，另一個為動態顯示。雙四位LED狀態指示燈。

●  鍵盤：六個復合操作鍵。

●  控制輸出開關特性：常開、220V、0.5A。

●  工作電源：220V、10W。

●  外形尺寸：160（寬）×85（高）×180（深）mm。

●  開孔尺寸：150（寬）×75（高）mm。

2 儀表的外觀結構和說明

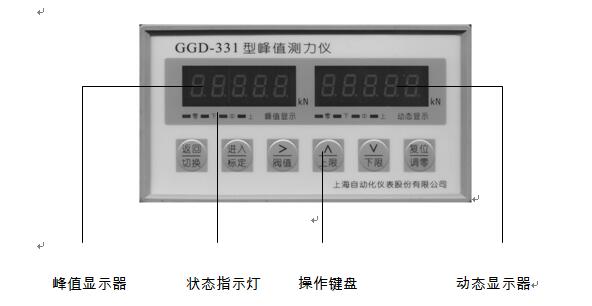

2. 1儀表的前面板

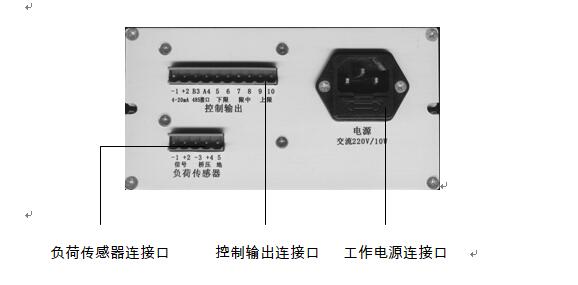

2. 2儀表的后面板

負荷傳感器接線：

１—      信號負極（參考線色：藍 ）

２—      信號正極（參考線色：黃或綠） ）

３—      橋壓負極（參考線色：白）

４—      橋壓正極（參考線色：紅）

５—      屏蔽接地

注：1.接線顏色以傳感器實際標注為準。

        2.如果傳感器輸出極性相反，即力增加的同時，顯示反而減小，這時可以通過對換兩根信號接線的方法予以解決。

控制輸出接線：

1—未定義

2—未定義

3—RS485通訊接口B相（選用）

4—RS485通訊接口A相（選用）

5、6—下限輸出接點（常開）

7、8—限中輸出接點（常開）

9、10—上限輸出接點（常開）

3 功能概念和操作

3. 1調零

在測力裝置不受力的情況下，若儀表的顯示值不為零，特別是偏離零點比較大的時侯，就需要進行調零操作，否則會影響測量的準確性。建議每天在開啟儀表并適當預熱數分鐘后，并確信裝置不受力后，進行一次調零操作。

操作方法為：同時按下［切換］和［調零］鍵，儀表即刻完成調零并顯示零。

3. 2復位

復位功能用于一次測量結束后，手動清除峰值測量結果。復位后，位于儀表面板左側的峰值顯示器的顯示值將被零取代。由于本儀表設有自動復位功能，即后一次的峰值顯示將自動刷新前一次的峰值顯示，因此不必在每次測試后都需要手動按鍵復位的。

操作方法為：單獨按動［復位］鍵一次，儀表的峰值被復位。

3. 3閥值

閥值在本儀表中具有兩種作用：一是設定不靈敏區。儀表從零到所設定的閥值這段信號范圍被稱作不靈敏區。在不靈敏區內峰值信號儀表將其始終看作零，目的是為了防止震動等干擾信號造成控制的誤動作。其次是讓儀表識別每次測力過程的開始和結束，使儀表顯示每次測力過程中的各自的峰值。

閥值不應該設置為零，但也不能大于下限值。推薦設定值為10—50（和小數點無關的數）。

閥值的設定方法為：同時按下［切換］和［閥值］鍵，右側顯示器顯示“- - - P1” ，左側顯示器將顯示原來所設定的閥值，并且最高位閃爍顯示，這時就可以用下述的數據設定方法進行閥值的設定。注意數據設定的方法同時也適用于下限、上限和標定功能項中的數據設定，在3.4、3.5和3.6中就不再重復。

數據設定的方法為：

①            按動［＞］鍵移動欲調整的顯示位，移動的方向向右并循環，被選中的顯示位會以閃爍方式顯示。

②            按動［∧］鍵，使閃爍顯示位的數值增大。

③            按動［∨］鍵，使閃爍顯示位的數值減小。

④            當顯示器上的顯示數被調整到期望的值后，不需關心閃爍位在哪一位上，按［進入］鍵進行確認后，數據設定完成，儀表自動返回到工作狀態

3.4下限

用戶可以通過下限的設置來設定測力控制的下限，一旦測力達不到這一下限，位于峰值顯示器下方的“下限”指示燈點亮，同時后面板的“下限”輸出有效。如果測量值超過下限，但不高于上限值，位于峰值顯示器下方的“限中”指示燈點亮，后面板的“限中”輸出有效。下限設定值必須大于閥值。

下限的設定方法為：同時按下［切換］、［下限］鍵，右側顯示器顯示“- - - P2” ，左側顯示器將顯示原來所設定的下限值，并且最高位閃爍顯示，這時就可以用3.3中所述的數據設定方法進行下限值的設定。

3.4上限

用戶可以通過上限的設置來設定測力控制的上限，一旦測力超過上限，位于峰值顯示器下方的“上限”指示燈點亮，同時后面板的“上限”輸出有效。如果測量值低于上限，但高于下限值，位于峰值顯示器下方的“限中”指示燈點亮，后面板的“限中”輸出有效。上限設定值必須大于下限值。

上限的設定方法為：同時按下［切換］、［上限］鍵，右側顯示器顯示“- - - P3” ，左側顯示器將顯示原來所設定的上限值，并且最高位閃爍顯示，這時就可以用3.3中所述的數據設定方法進行上限值的設定。

3.4串行通訊地址設置

通訊協議

傳輸方式：RS485

傳輸速率：19.2K

數據傳送為8位異步通訊，一幀信息為10位：一位起始位，八位數據位，一位停止位。所有數字和符號在通訊中均以ASCII字符表示。

本儀表通訊接口可被設置成“00” 地址，這時接口以單向連續送出數據的方式工作, 不需要地址查詢；若要按多機通訊即詢址方式時，儀表應將地址設置為：“01、02、03、…26” 中的任一個，對應的主機查詢命令為“a、b、c、…z” 即主機用“a” 查詢“01” 號儀表，用“b” 查詢“02” 號儀表，用“c” 查詢“03” 號儀表…。詢址后對應的儀表發出如下的數據信號（設置成“00”地址即非查詢方式時，連續循環發出的數據信號格式相同）：

D □ □ □□□□□ □ □□□□□ 回車 換行

1    2    3    4  5  6  7  8     9    10  11 12  13 14   15  16

其中第1位為“D” 字符作為起始符，用于接收字符串時定位。

第2位為本儀表地址位(用字符a-z表示) 。

第3位為峰值測量狀態位“+” 表示峰值正在測量過程中，“-” 表示峰值測量結束。

第4至8位為峰值測量值，其中包含一位小數點

第9位為動態測量符號位“+” 表示測量結果為正，“-” 表示測量結果為負。

第10至14位為動態測量值，其中包含一位小數點。

第15至16位分別為回車和換行。

串行通訊地址的設定方法為：同時按下［∧］和［∨］鍵，右側顯示器顯示“- - - P5” ，左側顯示器將顯示原來所設定的通訊地址，并且十位閃爍顯示，這時就可以用3.3中所述的數據設定方法進行通訊地址的設定。

3. 6標定（此項僅供儀器管理者參閱）

注意：用戶慎用標定操作，不當?shù)臉?biāo)定操作將影響顯示值的準確性。

標定用于調整儀表顯示值的刻度。如果儀表的顯示值與實際值有誤差，就需要通過標定的方法來調整，使兩者相一致。儀表在未通過標定之前它的刻度是不準的，因此儀表在出廠前，都將與之配套的傳感器通過標準負荷的加載進行過標定，能夠保證用戶的使用精度。一般用戶可不必進行此項操作，相反在沒有專業的標定設備條件下進行的標定操作會直接影響儀表的顯示準確性。

標定操作之前先讓測力傳感器處于空載(不受力)后，正確調零，然后在傳感器上加載標準負載力，加載的標準負載應盡量接近實際的最大量程，至少不低于實際量程的1/3，以確保標定的精度。

同時按下［切換］和［標定］鍵并維持十秒左右（是為防止不當?shù)牟僮鳎钡接覀?cè)顯示器顯示“- - - P4” ，左側顯示器顯示“1000”并且最高位閃爍顯示，此時用3.3中數據設定的方法輸入標準負載的理論顯示值，若輸入的數值含有小數點，那么輸入的數值僅為小數點前后的數字，不包括小數點。當按［進入］鍵確認后，此時儀表在百位數上出現一個小數點，用［＞］鍵可使小數點分別出現在百位、十位和個位上，到達所需位置時，按［進入］鍵確認，標定操作結束。
