電磁流量計
產品說明：智能型LDCK電磁流量計是經過不斷升級改良的高精度、高可靠性產品，該流量計在勵磁技術，內襯技術，智能化技術方面達到了國內先進水平。適用于測酸、堿、鹽溶液、泥漿、紙漿、廢水
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
電磁流量計是經過不斷升級改良的高精度、高可靠性產品，該流量計在勵磁技術，內襯技術，智能化技術方面達到了國內先進水平。適用于測酸、堿、鹽溶液、泥漿、紙漿、廢水等導電介質的體積流量，測量管內無突出件，因此無附加壓力損失。流量計具有測量精度不受介質壓力、溫度、密度（包括固液比）、粘度等物理參數變化的影響的特點，儀表靈敏，測量范圍度大，抗干擾能力強，零點穩定，工作可靠。
傳感器有防爆型，防爆等級為：mdⅡBT4。
本產品執行檢定規程：JJGl98-94速度式流量計檢定規程。
電磁流量計特點
● 可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功率損耗低；
● 測量可靠，精度高，流量測量范圍可達1500:1；
● 全漢字菜單操作，使用方便，操作簡單，易學易懂；
● 具有雙向流量測量、雙向總量累計功能，電流、脈沖具備雙向輸出功能；
● 具有RS485或RS-232C數字通訊信號輸出；
● 儀表內部設計有不掉電時鐘，可記錄16次掉時間。
電磁流量計主要技術指標
|
成套精度： |
口徑Φ10～250：± 0．5％、±1．0％ |
|
口徑Φ300～1200：±1．0％、±1．5％ |
|
|
介質電導率： |
＞20uS/cm |
|
輸出信號： |
0～10mA DC或4～20mA DC 0～lkHz脈沖信號 |
|
通訊信號： |
RS485或RS-232C |
|
公稱壓力： |
口徑Φ10～50：4.OMPa |
|
口徑Φ65～125：1.6MPa |
|
|
口徑Φ150～1000：1.0MPa |
|
|
口徑Φ1200：0.6MPa |
|
|
工作電流： |
≤0.5A |
|
防護等級： |
標準型IP65，特殊型IP67 |
|
供電電 源： |
～220V AC，50Hz；或24V DC（特殊訂貨） |
|
連接法蘭： |
機標JB/T81-94，國標GB9119-2000或按用戶需要 |
電磁流量計材料
|
主體材料： |
測量管-耐酸鋼SUS304 |
|
外殼- Q235鋼 |
|
|
襯里材料： |
口徑Φ10～20：聚四氟乙烯 |
|
口徑Φ20～300：聚四氟乙烯、氯丁橡膠、及（特殊訂貨）聚氨酯、耐酸橡膠 |
|
|
口徑Φ350～1200：聚四氟乙烯、氯丁橡膠 |
|
|
電極材料： |
含鉬不銹鋼OCr18Ni12Mo2Ti |
|
或鈦Ti |
|
|
或鉭Ta |
|
|
或鉑Pt |
|
|
或哈氏合金等 |
電磁流量計常用襯里材料的性能及其適用范圍見表
|
襯 里 材 料 |
主 要 性 能 |
適 用 范 圍 |
|
聚四氟乙烯 PTFE |
1、塑料中化學性能最穩定的一種材料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。 2、耐磨性和粘接性能差。 |
1、-40℃～+180℃ 3、衛生類介質 |
|
氯丁橡膠 （Neoprene） |
1、有極好的彈性，高度的扯斷力，耐磨性能好。 2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化性介質的腐蝕 |
1、＜65℃ 2、測一般水、污水、泥漿、礦漿 |
|
聚氨酯橡膠 |
1、有極好的耐磨性能（相當于天然橡膠的十倍） |
1、＜40℃ 2、中性強磨損的礦漿、煤漿、泥漿 |
|
耐酸橡膠 （硬橡膠） |
可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀，忌強氧化劑。 |
1、＜90℃ 2、一般的酸、堿、鹽溶液 |
用戶選用LDCK-100，其最小流量為10m^3/h；最大流量可在28、55、90、110、140、170....280m^3/h范圍內選擇其中一個流量值，也可以選用表中流量點之間的流量值為最大流量，如選用60m^3/h或80m^3/h為最大流量。

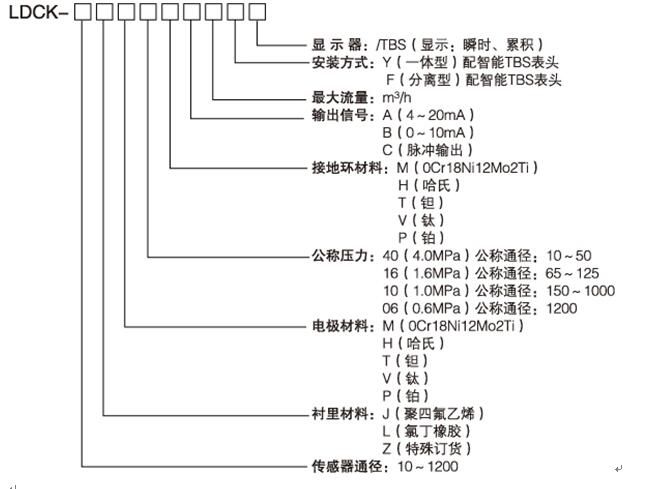

電磁流量計電磁流量計型號表示
例1：LDCK-100JM16MA1OOY/TBS
說明：電磁流量計公稱通徑100mm、襯里材料聚四氟乙烯、電極OCr18Ni12Mo2Ti、公稱壓力1.6MPa、接地環材料OCr18Ni12Mo2Ti、輸出電流4～20mA、最大流量100m^3/h、安裝方式一體型、帶顯示器(顯示：瞬時、累積)。
例2：LDCK-150LH1OMB200F/TBS
電磁流量計公稱通徑150mm、襯里材料氯丁橡膠、電極哈氏合金、公稱壓力1.OMPa、接地環材料OCr18Ni12Mo2Ti、輸出電流0～10mA、最大流量200m^3/h、安裝方式分離型、帶顯示器(顯示：瞬時、累計)。

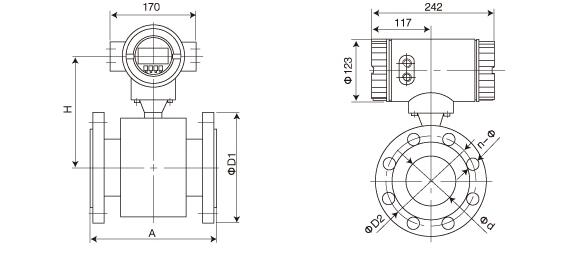

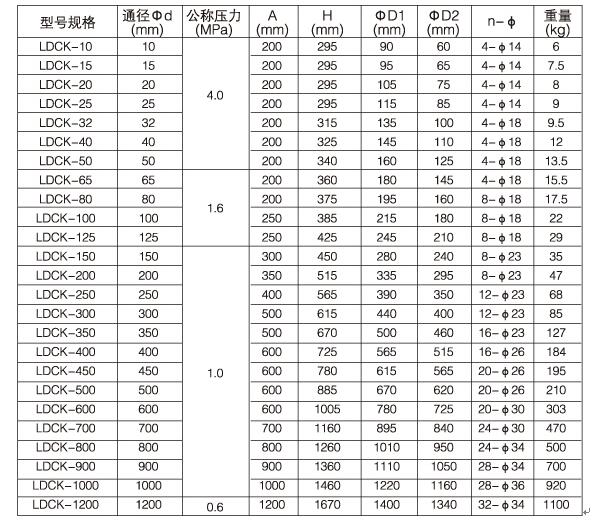

電磁流量計外形尺寸及重量
電磁流量計安 裝
1.流體流動的方向應與傳感器上箭頭所指的方向一致；
2.必須保證流量計的進口端5D以上，出口端3D以上的直管段(D=傳感器內徑)；
3.傳感器應接地良好，接地電阻應小于10Ω；
4.安裝位置應避免能產生強大交流磁場的場合；

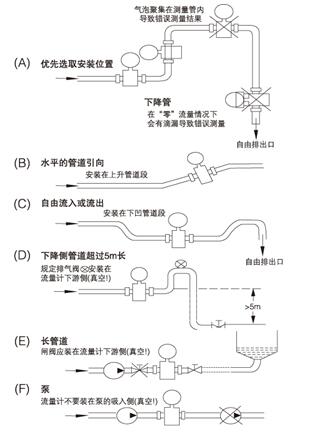

電磁流量計推薦安裝位置
