8200電-氣閥門定位器
產品說明： 8200電-氣閥門定位器是與氣動調節閥配套使用的儀表，系我廠引進美國Masoneilan公司的產品。它接受電動調節儀表輸出4~20mA的直流電流信號后輸出一定的氣壓信號控制調節閥
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
8200電-氣閥門定位器是與氣動調節閥配套使用的儀表，系我廠引進美國Masoneilan公司的產品。它接受電動調節儀表輸出4~20mA的直流電流信號后輸出一定的氣壓信號控制調節閥的行程，并通過反饋系統使行程與電流信號成比例變化，從而保證閥門正確定位。
8200型電-氣閥門定位器根據爆炸危險場所電氣安全規程的規定，按GB3836“爆炸性環境用防爆電氣設備”標準的要求，設計成本質安全型（防爆標志為ia II CT6）和隔爆型（防爆標志為d II BT4），分別適用于0區、1區、2區爆炸性環境。
8200型電-氣閥門定位器按結構分為杠桿式和凸輪式兩大類，分別配用直行程氣動薄膜式執行機構、∑F氣動執行機構和35002型偏心旋轉調節閥等，可以克服閥桿的摩擦力，消除調節閥的不平衡力影響，提高閥的動作速度、提高閥桿的位移精度和實現分程控制，因此廣泛用于石油、化工、冶金、電站和輕紡等工業部門的自控系統中。
一、主要技術參數
1、本產品企業標準代號：Q/YXBM805
2、技術參數
|
輸入信號（mA） |
標準信號：20~100 |
|
分程信號：4~12；12~20 |
|
|
輸入阻值 |
250W±25Ω |
|
絕緣電阻 |
≥100MW |
|
配用執行機構 行程范圍 |
直行程：16mm~63.5mm， 角行程：50°、70° |
|
輸出作用方式 |
單作用 |
|
輸出特性 |
直線；等百分比 |
|
重量（Kg） |
1.5 |
3、主要性能指標
|
項目 |
技術指標 |
|
基本誤差 |
±1.0%(杠桿式) |
|
±1.5%(凸輪式) |
|
|
回差 |
1.0%(杠桿式) |
|
1.5%(凸輪式) |
|
|
死區 |
0.2% |
|
耗氣量 |
500L/h（標準狀態下，氣源壓力為0.14MPa時） |
4、接口、環境要求
|
氣管接口 |
1/4NPT |
|
電氣接線口 |
M20×1.5(G1/2、1/2NPT) |
|
環境溫度 |
-30℃~+70℃（標準型） -50℃~+60℃（低溫型） 0℃~+100℃（高溫型） |
二、產品編制說明

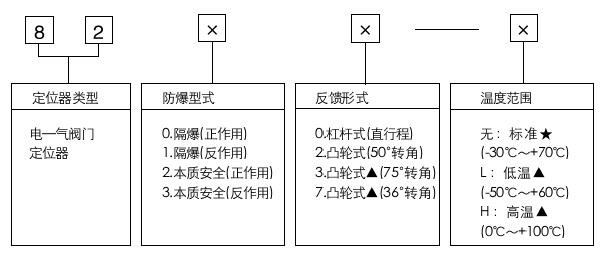

8200型電-氣閥門定位器按防爆型式、作用方式、反饋形式等可分為不同形式的產品，其型號如下：
注：若用于溫度組別T6場合時，最高環境溫度不得超過+60℃；
需特殊訂貨。
