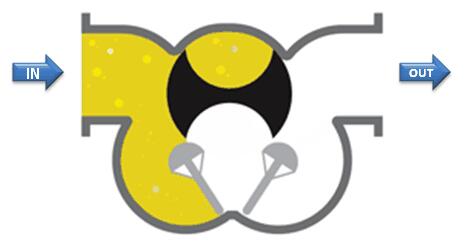

      插入式流量計是另一種形式的容積式流量計。由于腔室內沒有金屬接觸，因此它們具有較長的使用壽命，同時也保持了精度。它們具有廣泛的粘度范圍，適用于多種燃料和潤滑液。轉子連接到正時齒輪，因此每次轉子轉動時，移位的體積被傳遞到套準，控制器計算流量。


      轉子和殼體壁之間沒有金屬與金屬的接觸，這延長了流量計的壽命。
好處：
      1.葉片的清掃作用可防止沉積物堆積并保持隔間清潔。
      2.廣泛的建筑材料選擇。
      3.高精度和可重復性。
      4.在整個流量測量范圍內具有低壓降。
缺點：
      1.相對復雜的設計增加了成本。

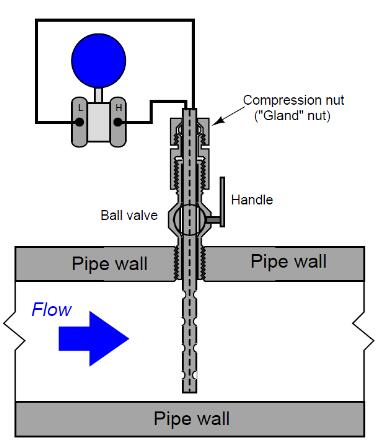

      當承載工藝流體的管道尺寸較大時，安裝全直徑流量計以測量流體流速可能是不切實際或成本過高的。許多應用的實際替代方案是安裝插入式流量計：可以插入管道或從管道中取出的探頭，以測量管道橫截面區(qū)域（通常是中心）的一個區(qū)域中的流體速度。插入流量計元件的典型例子是Annubar。將Annubar流量元件插入承載流體的管道中，在此處它產生壓差，以便壓力傳感器測量：

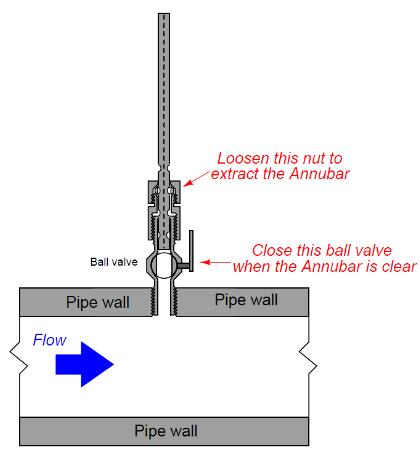

      通過松開“壓蓋螺母”并將組件拉出直到末端通過手動球閥，可以從管道中取出Annubar元件。一旦元件被提取到目前為止，可以關閉球閥并將Annubar從管道中完全移除：

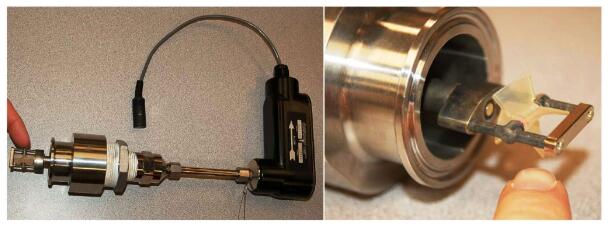

      出于安全原因，通常在組件中內置“停止”，以防止有人在閥門仍然打開的情況下意外地將元件完全拉出。以插入形式制造的其他流量計技術包括渦流，渦輪和熱質量，插入式渦輪流量計出現在以下照片中：


      如果流量檢測元件是緊湊的而不是分布式的（如上面所示的渦輪流量計的情況那樣），必須注意確保在管道內的正確定位。由于流動剖面永遠不會完全平坦，因此任何插入儀表元件將在管道中心處注入比靠近墻壁更大的流速。
      無論將插入元件放置在管道直徑的哪個位置，通過重復提取和重新插入，該放置必須保持一致，否則插入流量計的有效校準將在每次移除并重新插入管道時發(fā)生變化。還必須注意插入流量計，使流量元件直接指向上游，而不是一定角度。

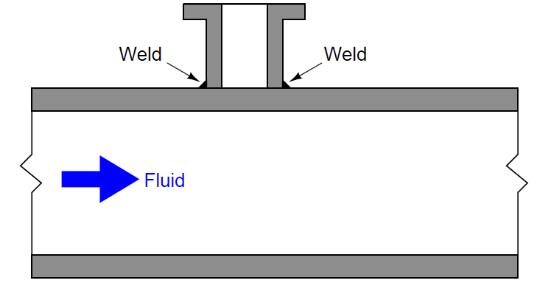

      插入儀器的獨特優(yōu)勢在于它們可以通過使用專門的熱攻設備安裝在操作管道中。“熱水龍頭”是一種程序，當管道在壓力下攜帶流體時，安全穿透進入管道。熱攻操作的第一步是在管道側面焊接“鞍座三通”接頭：

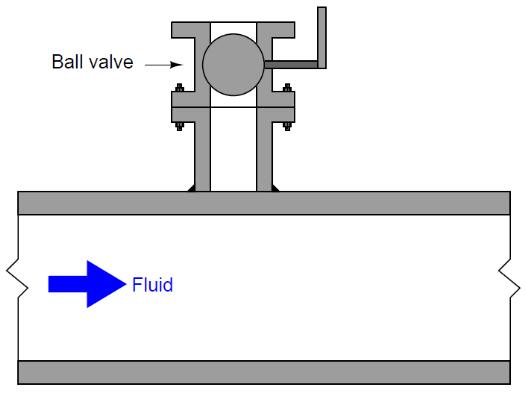

      接下來，將球閥用螺栓固定在鞍座三通法蘭上。該球閥將用于將插入儀器與管道內的流體壓力隔離：

      然后將特殊的熱攻鉆頭用螺栓固定在球閥的開口端。當電動機旋轉鉆頭時，該鉆頭使用高壓密封件來容納鉆腔內的流體壓力。打開球閥，然后鉆頭朝管壁前進，在管壁上切入一個孔進入管道，一旦管壁破裂，流體壓力沖入球閥的空腔和熱攻鉆：

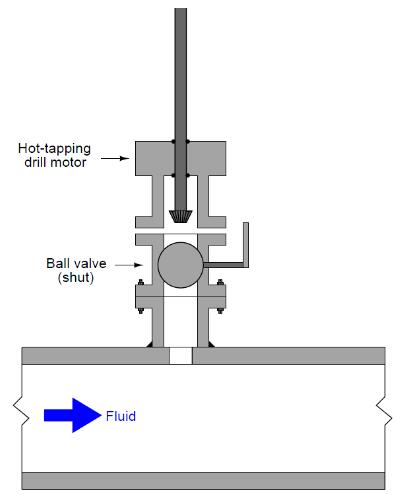

      鉆孔完全鉆完后，將鉆頭抽出并關閉球閥，以便拆下熱鉆鉆頭：


      現在，在“熱”管道中存在法蘭連接和隔離連接，通過該管道可以安裝插入流量計（或其他儀器/設備）。
      熱攻是一項技術技能，具有許多針對不同過程流體，管道類型和過程應用的安全問題。
