      在管道中流動的流體量的測量可能是工業應用中最常見的測量任務之一。電磁流量計量系統的主要元件（例如渦輪電磁流量計，超聲波電磁流量計等）測量線路條件下的體積流量。在一定的壓力和溫度（標準參考條件下）或質量流速下，流速應轉換為體積流速。同樣重要的是計算由流體的體積流量或質量流率提供的能量流速。

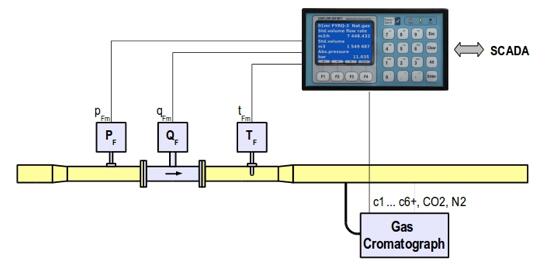

      在流量測量系統中，電磁流量計算機執行必要的計算。有時，一些簡化的計算集嵌入到電磁流量計或多變量發射器中。然而，在用于貿易交接應用的流量測量系統中，電磁流量計算機通常是單獨的設備，用于天然氣流量測量的簡單測量系統如下圖所示：


      市場上有許多電磁流量計算機，能夠執行簡單測量系統所需的計算。在本文中，我將展示一個非標準應用程序。
兩個串聯電磁流量計的比較：

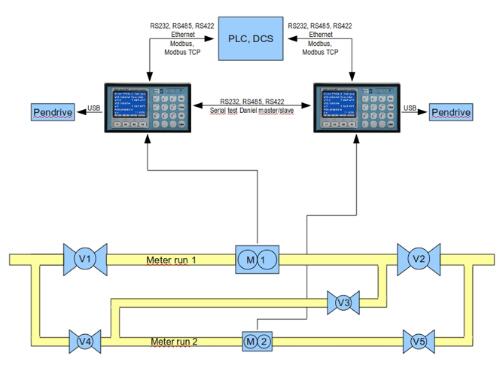

      在燃?xì)庥?jì)量站上經常發現所謂的Z接頭的電磁流量計。這種連接的本質是來自一米運行輸出的流體流被轉發到另一個儀表運行的輸入。因此，在測量站的正常操作期間，兩個電磁流量計的比較是可能的。該解決方案比每米運行中的內置復制電磁流量計更經濟。另一個優點是可以將一條線分配為“主”或備用線。它在站的正常操作期間不起作用，僅在比較期間測量流量。從而保留了原始的計量特性，即它不會受到磨損，正常操作中固有的污染，這種連接的方案如下圖所示：


      在儀表運行的串聯連接期間，測量?jī)纱蜗嗤牧黧w流量。在比較期間，電磁流量計算機應該關注它們有兩個特殊問題：
      1.如何區分為計費目的而測量的體積和第二次測量的體積僅用于比較；
      2.電磁流量計算機中的哪一個將控制數據采集并準備比較報告。
下列有兩個參數可以幫助解決上面列出的兩個問題：
      1.貿易交接/非監管轉移參數。
       如果設置為“貿易交接”，則電磁流量計算機會將串行測試期間測量的數量累計到正常計數器。這些是商業數量；如果設置為“非監管轉移”，則電磁流量計算機將在所謂的“陰影”計量表運行中測量，顯示和累計數量。這些數量不會與商業數量混合，但它們可用于計算連續測試的差異。任何儀表運行中的電磁流量計算機都可以設置為貿易交接或非貿易交接。
      2.串行測試中的主/從功能。
      電磁流量計算機將指示電磁流量計算機啟動串行測試測量，測試完成后將收集測量數據并準備對比測試報告：在兩米的情況下，只有任何一個儀表運行可以是主站或從站。在三個或更多米的運行情況下，通過管道連接將一米的運行專用作主。主儀表運行將是一個，可以與任何剩余的儀表運行串聯。顯然，在這種情況下，該儀表運行的電磁流量計算機必須是“主”電磁流量計算機。氣體首先流過電磁流量計。從從動儀表出口互連管段的出口將流量轉移到主儀表運行的入口。
計算偏差：
      1.在線條件下的體積和體積流量；
      2.基準條件下的體積和體積流量；
      3.質量和質量流量；
      4.能量和能量流量；
      5.主儀表運行的壓力和溫度下的線密度。
      重要的是要注意，從屬儀表運行測量的線路條件下的體積將轉換為在主儀表運行的壓力和溫度下有效的線路條件下的體積。只有在這樣的轉換之后，才能比較兩個卷。主儀表中的壓力略低并且溫度稍高。有趣的是：體積、質量和能量的偏差都相等，-0.266％，線密度的偏差為0.000％。它表明，與兩個電磁流量計的體積流量測量值的偏差相比，壓力和溫度測量、壓縮系數計算以及在電磁流量計算機中執行的所有計算都會引入可忽略的誤差。
      需要定期進行比較，使操作員能夠在測量站的正常操作期間識別電磁流量計和/或發射器中的漂移，從而防止與測量不準確性相關的損失。
