      我們經常被問到特定應用需要多大尺寸的空氣安全閥。 為了完全回答這個問題，我將首先介紹一些通用術語：


      壓降：流經空氣安全閥的流體上游和下游壓力的差異。
      臨界流量：流量已達到被阻塞的程度。在阻塞狀態(tài)下，流速已達到最大極限，并且不會隨著空氣安全閥上的壓降的進一步增加而增加。
      Cv或空氣安全閥流量系數：在60°F時每分鐘通過空氣安全閥的美國加侖水的數量，壓降為1 psi。例如，最大Cv為10.75的Hi-Flow?空氣安全閥在完全打開位置有一個有效的端口區(qū)域，使其通過10.75 GPM的水，壓降為1 psi。
      全端口：空氣安全閥的端口直徑與管道連接的直徑相同。
      可調范圍：空氣安全閥的最大可控流量與最小可控流量之比。例如，一個具有50到1范圍的空氣安全閥和完全打開時的總流量100 GPM控制精確到低至2 GPM。
      空氣安全閥流量特性 - 空氣安全閥行程或空氣安全閥旋轉之間的關系，以行程百分比表示，以及通過空氣安全閥的流體流量，以全流量百分比表示在調整空氣安全閥尺寸時，我們更喜歡使用Cv方法。Cv方法是尺寸控制閥的可接受方式。提供基本方程作為用于確定控制閥尺寸的指南，并且方程的結果將僅與流動條件的信息一樣準確。方程式分為介質類型 - 液體，氣體或蒸汽，以及流量是否至關重要。當空氣安全閥上的壓降大于上游壓力的一半時，臨界流動方程用于蒸汽流動。作為避免氣穴現象的一般指南，在壓力下降大于上游壓力的50％時，不要設置用于液體服務的空氣安全閥。

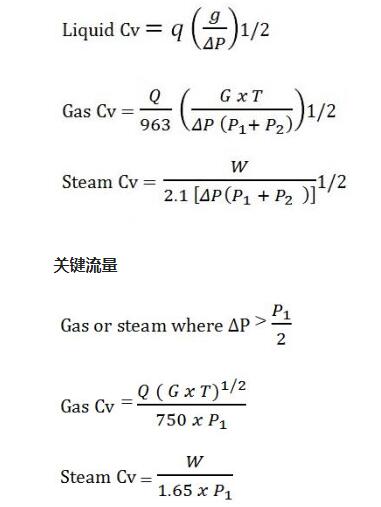

      方程式如下：亞臨界流量


命名法
      Cv =空氣安全閥流量系數，g =流動條件下液體的比重，G = 流動條件下氣體的比重，P1 =上游壓力，
P2 =下游壓力，psiaΔP =實際壓降（P1-P2）， q =液體體積流量， Q =氣體體積流量， W =蒸汽重量（質量）流量， T =流動溫度。
      一旦確定了所需的Cv，就可以通過將所需的Cv與閥的Cv值進行比較來獲得適當尺寸控制閥的選擇。作為一般規(guī)則，控制閥的最大容量應比最大工藝流量高15-50％，并且所需的最小Cv必須在空氣安全閥的可用范圍內，以便進行適當的控制。如果僅使用最大過程流量來計算Cv，則應檢查空氣安全閥的行程百分比，并且應該在總行程的65-80％范圍內。
