      正確接地電磁流量計對于準確、可靠的測量性能非常重要。通過流體或儀器的雜散AC或DC電流可能產生噪聲信號，這些信號又可能干擾當今現代脈沖直流電磁流量計中產生的相對低流量的信號。制造商提供各種元件（接地帶，接地電極，接地環，襯里保護器）和電磁流量計標準接地的指示。
      存在一些工藝條件，其中用戶不能或不應該使用與相鄰管道和接地的傳統接地連接。這些流量測量應用經常在電解過程和陰極保護應用中遇到。在這種情況下，通過電磁流量計傳感器的流體可能處于顯著高于或低于地面的電位，并且與地面的連接可能對電表的性能甚至可靠性有害。這些應用通常通過使用非導電或襯里管而復合，并且可能具有酸或苛性流，這可能需要使用昂貴的濕潤電極和接地材料，例如鈦，鉑或鉭。本文中，重點關于電磁流量計正確接地的基礎內容細節解說：
電磁流量計工作理念：
      磁流量計的工作原理基于法拉第電磁感應定律，該定律表明在通過磁場移動的導體中將感應出電壓。法拉第定律：E = kBDV
      感應電壓E的大小與導體V的速度，導體寬度D和磁場B的強度成正比。次級（或發射器）將受控電流提供給線圈以產生磁場，并將得到的信號放大，濾波并轉換為用戶輸出。在現代脈沖直流電磁流量計中，產生的信號實際上非常小：通常為每英尺每秒流速100 uV（每平方米每秒300 uV速度）。由于此信號非常小，因此電磁流量計設計人員和用戶必須采取措施將噪聲降至最低并最大限度地降低噪聲。其中一個步驟是系統的正確接地。
接地/安全接地：
      為防止對操作人員造成危害，必須始終按照當?shù)仉姎庖?guī)范安裝和連接電氣設備。對于交流供電設備，這通常采用設備外殼與地面連接的形式。這通常通過將接地的綠線連接到電磁流量計變送器的布線區域中提供的接地線耳來完成。如果變送器整體安裝在傳感器上，則會自動將傳感器連接到地面。
      通常，與電磁流量計相鄰的管道將提供與地面的連接。通常通過電源連接在發射器處與地面連接。重要的是，如果兩個接地連接都建立起來，它們之間的阻抗必須非常低。如果這些接地連接之間的阻抗很高，則可能導致通過線圈屏蔽線的高電流。
基本過程接地：
      建立過程基礎是最重要的安裝細節之一。適當?shù)倪^程接地確保傳感器和流體處于相同的電位，以便僅測量誘導的流量信號。為什么這有必要？要回答這個問題，讓我們看看電磁流量計傳感器和變送器是如何電連接的。

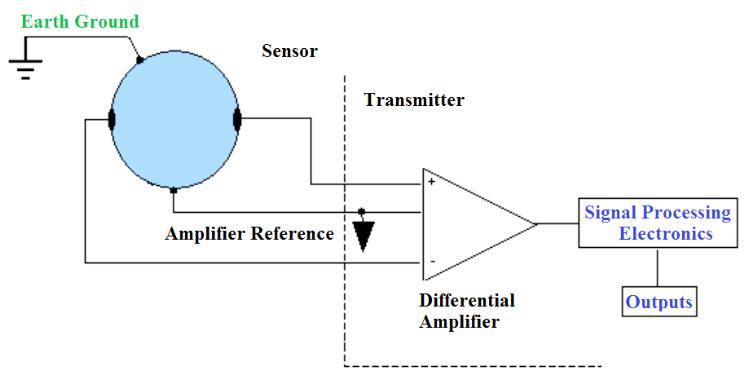

      在典型的脈沖直流電磁流量計中，流量信號連接到差分放大器，該放大器與變送器的殼體電隔離。在大多數應用中，最好和最穩定的參考是接地本身。通過將電磁流量計傳感器，流體和放大器參考連接到穩定，無噪聲的參考點，確保用戶從其磁流量計中獲得最佳性能。

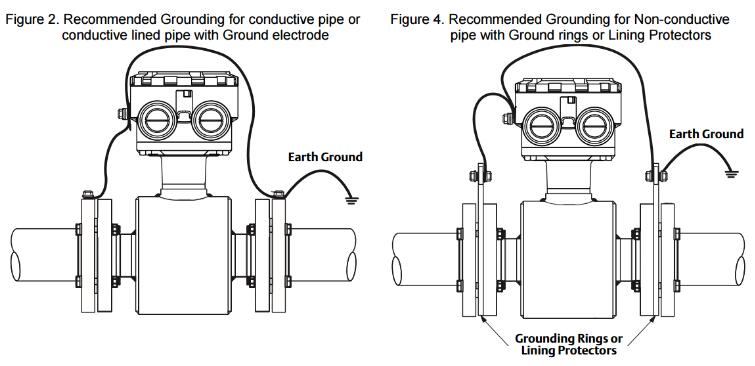

      接地裝置主要由在其上安裝了電磁流量計管的類型來確定。導電無襯里管，導電襯里管和非導電管的推薦接地布置如圖所示：


接地環與接地電極：
      如前圖所示，當與電磁流量計相鄰的管道不能提供與流體的良好電氣連接時，需要接地環或接地電極。即，管道襯里或由非導電材料制成。接地環或接地電極為過程流體提供所需的電氣連接。接地電極是傳感器的組成部分，因此安裝更容易，成本更低，特別是在需要“異國情調”的材料時。
      接地環提供與過程流體的較大表面積連接，并限制相鄰管道的導電性的影響，這對于晶片式傳感器是重要的。因此，在以下情況下，建議在接地電極上使用接地環：
      ①流體傳導率小于100uS/cm；
      ②晶圓式傳感器安裝在非導電管道或襯里管道中；
      ③可能導致管道底部涂層或堆積的應用；
      ④電解過程或陰極保護應用。
電解過程應用：
      在典型的電解過程中，電磁流量計用于測量進入電池的原料流體的流量。大直流電流（1000安培或更高）被送入電池以驅動電解過程。產生的液體和氣體也可以通過額外的流量計進行監測。電解過程可以在一個反應器或很多電池中進行。在后一種情況下，每個電池可以有自己的電磁流量計用于原料流量測量。無論何種布置，存在的大電壓和電流都可能導致電流以意想不到的方式流動。目前感興趣的流量通常有兩種類型：
      1.電流通過電磁流量計在流體中流動；
      2.電流流過接地組件.
      兩種類型的電流可以存在于這些類型的典型應用中。在第一種情況下，流過傳感器的流體中的電流產生可能干擾低電平流量信號的噪聲。測試表明該噪聲隨電流水平而變化，并且具有易于干擾流量信號的分量。
      結果通常不是不準確的流量測量，而是不穩定的流量測量，可能使控制變得困難或不可能。在這種情況下，接地環提供了一個分流電磁流量計中流體周圍電流的路徑。
電解過程應用的建議：
      1.與地面隔離：在這些情況下，電磁流量計應僅與過程電氣連接。由于電磁流量計未接地，因此應使用隔離的直流電源以避免安全問題。如果沒有隔離的直流電源，則必須從傳感器遠程安裝變送器。始終遵守所有適用的國家和地方安全法規。
      2.使用接地環或襯里保護器，而不是接地電極：接地環在工藝中暴露更多表面。如果電流流動，將產生更少的噪聲，為放大器提供更穩定的參考。使用兩個接地環將提供一條路徑來分流電磁流量計中流體周圍的電流。
      3.連接細節：將兩個接地環連接到傳感器外殼非常重要，以最大限度地減少通過電極附近過程流體的電流。
      4.選擇37 Hz線圈驅動頻率：這些應用中產生的噪聲通常具有1/f特性。即：噪聲的幅度隨著頻率的增加而減小。由于這種特性，在較高的線圈驅動頻率下噪聲較小，并且獲得更穩定的輸出。
陰極保護應用：
      陰極保護是一種通過使其成為電化學電池中的陰極來限制金屬表面腐蝕的技術。另一塊更容易腐蝕的金屬成為電化學電池中的陽極。在長管道中，大的DC電流流過過程流體以驅動陰極保護。重要的是，在這些應用中只有陽極與地面連接。如果存在另一個接地連接，它也可以為陰極保護系統提供陽極材料。因此，所有管道和儀表，包括電磁流量計，必須與地面隔離。
結論：
      電磁流量計的正確接地是最重要的安裝細節之一。已經討論了典型應用的接地布置，包括使用接地電極與接地環的建議。當電磁流量計安裝在電解過程和陰極保護應用中時，傳統的接地連接可能會產生問題，因此需要采用不同的接地方式。雖然本文為這些應用程序提供了一般性建議，但每種應用程 電解過程和陰極保護應用可以為所有設備創建特殊的安全考慮因素，而不僅僅是電磁流量計。
