帶浮球液位控制器連接方便、操作平穩是水平控制裝置的首選

來源：上海自動化儀表有限公司作者：發表時間：2018-08-17 09:42:51【小中大】

在工業中，各種裝置和系統用于調節液位 - 電子，電氣，汞，機電和機械。電子設備是最準確的，但它們的價格相對較高，并且在大多數情況下，控制器的容差允許一些偏差。家用和工業中使用最廣泛的控制器之一是具有浮子和重量的電動液位控制器。它結構簡單，連接方便，操作平穩，是該裝置水平控制的首選。

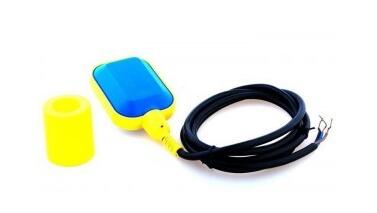

在圖中，黃色圓柱體是重量，黃色 - 藍色是浮子。在作為負載的主體中，存在電纜穿過的軸向開口。根據沿著電纜的重量的位置，它與浮子之間的距離改變，因此浮子的運動臂也改變。以這種方式調節極限最大水平，當達到極限時，控制器關閉泵。放置它時，我們必須注意到水平控制器必須打開泵并且水箱開始填充的極限最低水平，距離底部0.2m。

另一個先決條件是，如果圓形或其寬度（如果它具有矩形截面），則罐的直徑不得小于0.6m。總電纜長度為2米。調節液體的溫度不得低于0℃且不得超過50℃。當液位控制器插入回路時，不得接觸液體。連接電源時，請使用30 mA RCD。

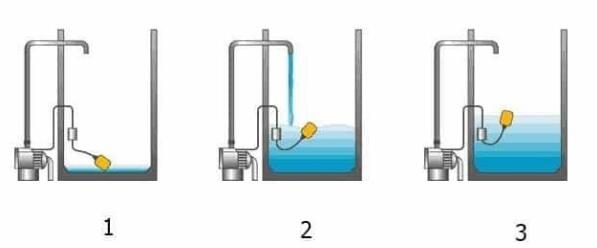

水平控制器用于保護泵免于“干運行”并在配重水平設置時關閉的示例。

液位控制器特別適用于潛水泵，如果干燥則會因?yàn)闆](méi)有水來冷卻它們而發生故障。將液位控制器連接到泵不允許發生這種情況。

電氣連接可以通過3種不同方式完成：

選項I-具有填充油箱的功能

電平控制器的藍線連接到電動泵的相線，黑色電線連接到設備的中性線（棕色線絕緣）。通過啟動器打開泵后，它開始用水或其他液體填充水箱。當水達到預設水平時，浮子打開常閉觸點并關閉泵。在此操作期間，泵手動接通。

選項II - 具有清空水箱

水平控制器的棕色線連接到電動泵的相線，黑色 - 連接到設備的中性線（藍色線是絕緣的）。在打開罐底部的閥門以使用水（或液體）時，液位開始下降。當水達到預設的極限最低水平時，液位控制器的常開觸點閉合并接通泵。在此操作期間，手動完成清空。

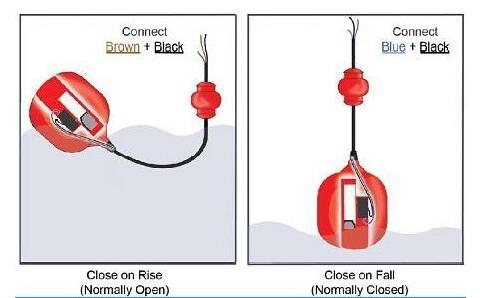

浮球開關

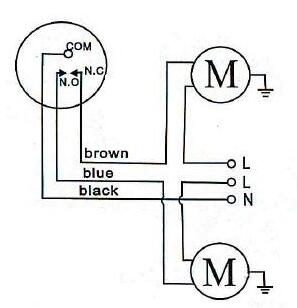

選項 III - 具有自動填充的功能和排空水箱

這里棕色線連接到泵的相位，藍色線連接到位于罐底部的電磁閥的相位。黑線連接到設備的中性線。當電路供電時，泵將充滿容器，直至達到極限最大值，浮子將打開常閉觸點，從而關閉常開觸點，并向電磁閥供電，開始排空容器。可以使用第二泵代替閥來從容器中抽水。當電路中的電流被切斷時，該過程將結束。

選項III具有自動填充功能，并用流體清空水箱

液位控制器用于需要管理水和其他液體（如水池，水井，小型凈化設施等）的水箱的填充和清空過程的任何地方。其結構簡單，成本低，使其成為理想和可靠的工具對于許多必須控制液體水平的活動。
