97-21000氣動單座調節閥
產品說明： 一、97-21000氣動單座調節閥 概述97-21000系列氣動單座調節閥是由我廠引進美國Masoneilan公司的21000系列單座閥與自行開發的氣動薄膜多彈簧執行機構組成。氣動薄膜多彈簧
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、97-21000氣動單座調節閥 概述
97-21000系列氣動單座調節閥是由我廠引進美國Masoneilan公司的21000系列單座閥與自行開發的氣動薄膜多彈簧執行機構組成。氣動薄膜多彈簧執行機構具有體積小、重量輕的特點。
二、型號編制說明
三、主要技術指標
1. 本產品企業標準代號：Q/YXBM862
2. 主要技術指標
|
項目名稱 |
技術指標（帶閥門定位器） |
|
基本誤差 |
±2% |
|
回差 |
2% |
|
死區 |
0.8% |
3、規格及連接形式
|
壓力等級 口徑（英寸） |
150 |
300 |
600 |
|
1 1/2 |
○ |
○ |
○ |
|
2 |
○ |
○ |
○ |
|
3 |
○ |
○ |
○ |
|
4 |
○ |
○ |
○ |
|
6×3 |
○ |
○ |
— |
|
6 |
○ |
○ |
○ |
|
8×4 |
○ |
○ |
— |
|
8 |
○ |
○ |
○ |
注：口徑一欄中6×3表示6‘’閥體內裝入3‘閥內件，其余類推。
4、溫度范圍及泄漏等級（見表3）
|
口徑(英寸) |
壓力等級 |
閥芯類型 |
溫度范圍（℃） |
泄漏等級 ANSI B16.104Class |
|
|
標準型閥蓋 |
延長型或熱片型閥蓋 |
||||
|
3/4~6 |
150、300 |
仿形輪廓 |
-17~200 |
-29~427 |
IV、V |
|
3/4~1 1/2 |
600 |
仿形輪廓 |
-17~200 |
-195~566 |
IV、V |
|
2~6 |
600 |
仿形輪廓 |
-17~200 |
-195~427 |
IV、V |
|
3/4~6 |
600 |
軟密封 |
-17~200 |
-29~232 |
VI |
注：（1）標準型閥蓋推薦使用溫度為-17~
（2）延長型閥蓋推薦使用溫度為-51~
（3）低于
（4）熱片型閥蓋推薦使用溫度為
5.額定流量系數（見表4）
臨界流量系數Cf=0.9
|
閥座直徑（英寸） |
小流量閥內件 |
0.250 |
0.375 |
0.500 |
0.812 |
1.250 |
1.625 |
2.000 |
2.625 |
3.500 |
5.000 |
|
|
口徑（英寸） |
行程 |
額定Cv |
||||||||||
|
3/4 |
20.3 |
0.03、0.06、0.11、0.3、0.6、1.0 |
1.7 |
3.8 |
6 |
12 |
16* |
|
|
|
|
|
|
1 |
20.3 |
1.7 |
3.8 |
6 |
12 |
16* |
|
|
|
|
|
|
|
1.5 |
20.3 |
1.7 |
3.8 |
6 |
13 |
25 |
35* |
|
|
|
|
|
|
2 |
20.3 |
1.7 |
3.8 |
6 |
15 |
26 |
46 |
|
|
|
|
|
|
3 |
38.1 |
|
|
|
|
|
31 |
47 |
72 |
110 |
|
|
|
4 |
38.1 |
|
|
|
|
|
|
49 |
74 |
113 |
195 |
|
|
6 |
50.8 |
|
|
|
|
|
|
|
|
126 |
208 |
400 |
注：*只有直線特性且無軟密封結構。
6.固有流量特性

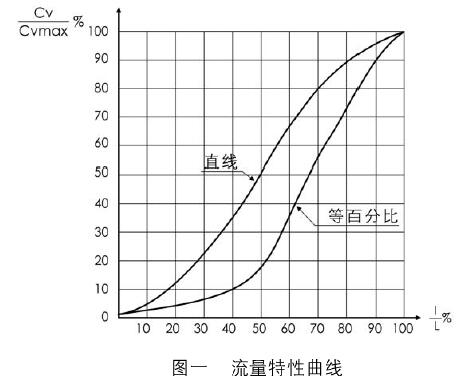

21000系列單座閥有兩種流量特性：直線和等百分比流量特性，特性曲線見圖1.固有可調比R 50:1.

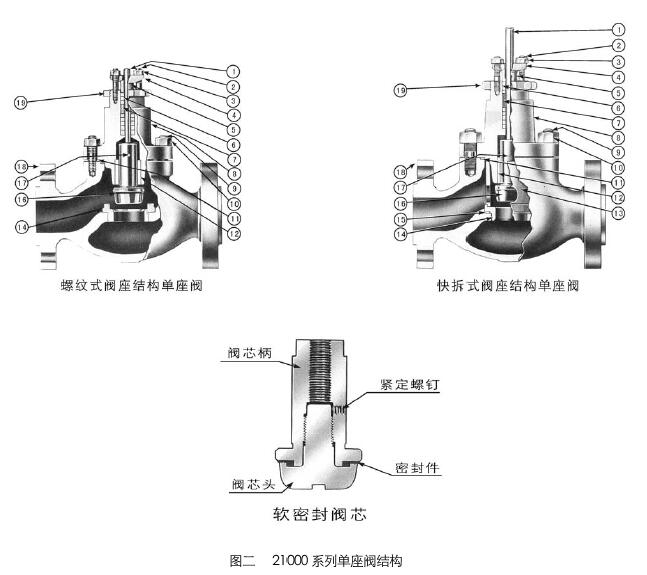

7.主要零件材料（見圖二）
|
序號 |
零件名稱 |
材料 |
|
1 |
閥桿 |
SUS304、SUS316、SUS630、NCF750 |
|
6 |
填料 |
P4519#M、P#316和P#6610組合使用 |
|
8 |
閥蓋 |
ASTM A105、ASTM A |
|
12 |
導套 |
9Cr18、Stellite No.6 |
|
13 |
套筒 |
SUS304、SUS316、SUS630 |
|
14 |
閥座 |
SUS304、SUS316、SUS403、SUS304密封面堆焊Stellite No.6、 SUS316密封面堆焊Stellite No.6、 |
|
16 |
閥芯 |
SUS304、SUS316、SUS403、SUS304或SUS316密封面堆焊Stellite No.6 SUS304或SUS316輪廓堆焊Stellite No.6、SUS304或SUS316嵌聚四氟乙烯 |
|
18 |
閥體 |
SCPH2、WCB、SCPH21、WC6、SCS13、CF8、SCS |
注：也可用國內同類材料。
