射頻導納物位計
產品說明：射頻導納物位計概述RF-9300是我廠研制開發的新一代射頻導納物位控制器，它的工作原理和美國DE公司射頻導納物位開關相仿，是利用電橋原理檢測物料導納的變化，因而具有結構簡潔，工
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
射頻導納液位計概述
RF-9300是我廠研制開發的新一代射頻導納物位控制器，它的工作原理和美國DE公司射頻導納物位開關相仿，是利用電橋原理檢測物料導納的變化，因而具有結構簡潔，工作穩定，靈敏度高的優點。它可川于導電和非導電物料，可用于液體、粉料、顆粒料，甚至粘滯的物料檢測。它的接觸部分的材質是聚四
儀表可分為普通型、混合防爆型(dialIBT5),粉塵防爆型(DIP DT T13)0
儀表采用繼電器輸出，可用作上、下限報警，也可川來控制閥門或其他設備。
射頻導納液位計技術參數
電源電壓:100一240VAC, 5011z;或24VDC土10%
功耗:1W
報警:_L限或下限(用戶選用)
輸出繼電器:雙刀雙擲220VAC 5A(阻性負載)
或30VDC 5A(阻It負載)
普通型有兩組觸點輸出，防爆型有一組觸點輸出
環境溫度: -40一十70'C
介質溫度:普通型:-40一+70'C;高溫型:+70一+200'C
靈敏度:放高0.5 p F
安裝螺紋:ZG3/4"
出線螺孔:M20 x 1 .5
射頻導納液位計選型及外形安裝
標準型
高溫型
平板探頭
|
名稱
|
標準型
|
高溫型
|
平板探頭
|
|
介質溫度
|
-40~+70'C
|
+70一+200℃
|
-40~+70C
|
|
額定壓力
|
2.5MPa
|
2.5MPa
|
2.5MPa
|
|
探頭材料
|
1Crl8Ni9Ti與聚四氟乙烯
|
1Crl8Ni9Ti與聚四氟乙烯
|
1Cr18Ni9Ti與ABS
|
|
典型應用
|
ZG3/4"安裝螺紋。
用于檢測飛灰、液體
及小塊料等，可垂直安
裝，亦可水平安裝或
斜裝
|
ZG3/4‘安裝螺紋。
適用于被測高溫介質
|
該探頭用來檢測送料槽、料
倉、料斗內的砂礫、煤塊和
其他塊狀料的料位，及物料
在移動中可能切斷或打彎其
它形式探頭的場合。
|
根部加長

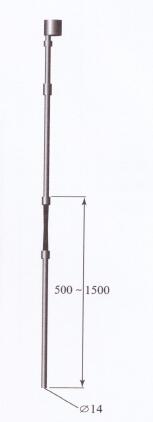

剛性端部加長
撓性端部加長
|
名稱
|
根部加長
|
剛性端部加長
|
撓性端部加長
|
|
介質溫度
|
-40~+70'C
|
-40~+70'C
|
-40~+70C
|
|
額定壓力
|
2.5MPa
|
2.5MPa
|
2.5MPa
|
|
探頭材料
|
1Crl8Ni9Ti與聚四氟乙烯
|
1Crl8Ni9Ti與聚四氟乙烯
|
1Crl8Ni9Ti與聚四氟乙烯
|
|
典型應用
|
ZGI4/1安裝螺紋。用于深的料倉和容器內，檢測較低的物位，也可應用于
探頭需穿過厚的器壁或隔層的場合，以及需要使表殼離開器壁一定距離的地方。
|
ZG3/4"安裝螺紋。只適用于垂直安裝應用在容器內物位比較低的場合。
|
ZG3/4'安裝螺紋。只適用于垂直安裝應用在沙礫、煤以及其它可損壞剛性極棒的塊狀物料。
|
射頻導納液位計訂貨須知
1、探頭名稱、型號
2、選用加長型時，必須指明加長部分的長度。
