旋渦流量計
產品說明： 旋渦流量計在流體中插入一個圓柱體或角柱體，則會從其兩側交替地產生旋渦。在一定的條件下，這些旋渦的發生頻率與流速成正比。本流量計就是應用這個原理，通過測試旋渦
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
旋渦流量計在流體中插入一個圓柱體或角柱體，則會從其兩側交替地產生旋渦。在一定的條件下，這些旋渦的發生頻率與流速成正比。本流量計就是應用這個原理，通過測試旋渦的頻率，實現流量測量的。
流量計有把轉換器和傳感器裝在一起的組合型、分別放置的分離型兩種類型。
該流量計的生產技術和關鍵設備從日本橫河電機株式會社引進。
旋渦流量計特點：
用途廣泛，既可測量液體，也可測量氣體或蒸汽；
·準確度高，范圍度大；
·檢測元件不接觸介質，結構簡單，無運動件，可靠性高，易于安裝及維修；

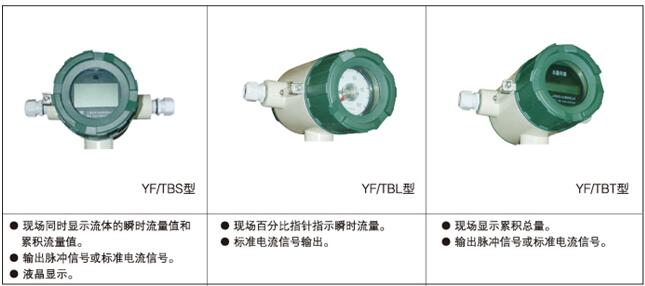

·可選配置：
TBS（同時顯示瞬時、累積流量）
TBT（顯示累積流量）
TBL（指針指示百分比瞬時流量）
本產品標準號：Q／TDSM 04-2005
本產品執行檢定規程：JJG 198-94速度式流量計檢定規程
旋渦流量計主要技術指標
|
測量介質： |
液體、氣體、蒸汽 |
|
測量可能范圍： |
雷諾數為5X10^3～7X10^6 |
|
正常工作范圍： |
雷諾數為2X10^4～7X10^6(公稱通徑25A～1OOA) |
|
4X10^4～7X10^6(公稱通徑 |
注：除雷諾數外，流體的流速應有限制，當測量液體時，最大流速為
基本誤差限（在正常工作范圍內）
|
液 體 |
指示值的±1.0% |
|
氣 體 |
指示值的±1.0%（流速為 |
|
|
指示值的±1.5%（流速為35～ |
注：此表所示為脈沖輸出的情況，模擬輸出時，應在該值上加上滿刻度值的±0.1％。
|
重復性： |
指示值的±0.2％ |
|
量程設定范圍： |
模擬輸出時，可用量程調整電位器，在下述范圍內設定。 |
|
液 體： |
0 |
|
0 |
|
|
0 |
|
|
氣體或蒸汽： |
0 |
|
0 |
|
|
0 |
|
|
時間常數： |
5s(模擬輸出時) |
|
輸出信號： |
A）模擬DC4～20mA 二線制 |
|
B）脈沖 三線制電壓脈沖 |
|
|
C）RS-486協議：MODBUS協議（僅限YF/TBS型） |

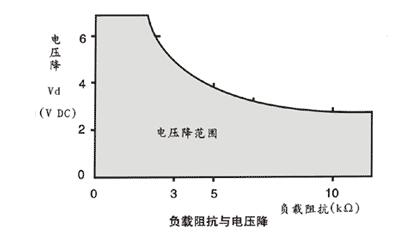

電源電壓：模擬輸出：DC 12～45V
脈沖輸出：DC 12～30V
流體溫度：-40～300℃
流體壓力: -0.1MPa～連接法蘭公稱壓力
壓力損失：

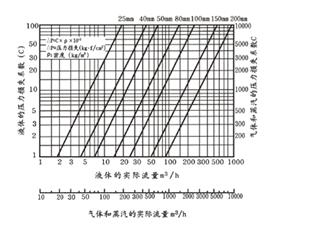

當測量水時，在流速10m／s時為0．11MPa，當測量大氣壓下的空氣時，在流速80 m／s時為9．1kpa(壓力損失與流量的關系參照下圖)。
|

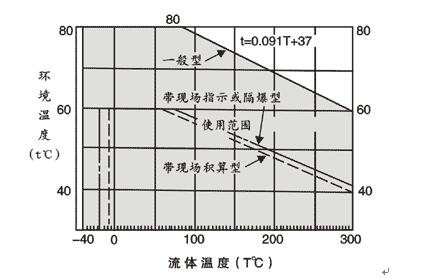

環境溫度： |
-40～ -20～ -10～ |
|
環境濕度： |
5-95％RH |
|
材 料： |
殼體：不銹鋼SCSl4 旋渦發生體：二相不銹鋼SUS329J1 轉換器外殼：壓鑄鋁合金YL 104 |
|
外殼防護等級： |
IP65 |
|
防爆結構： |
隔爆型dIIBT4 |
|
信號電纜： |
YF011型，用于分離型旋渦流量計與旋渦流量計轉換器之間的連接。電纜長度為 |
|
接線連接孔： |
G1/2"，圓柱管螺紋 |
|
附加規格： |
1)帶現場指示部件：僅適用模擬輸出型0～100％等分刻度。1.5級250°廣角度指示。代號：／TBL 2)帶現場積算部件：脈沖輸出型和模擬輸出型均適用。六位數液晶顯示累積流量,有斷電保護功能。代號：／TBT 3)帶現場積算部件：自帶電源，無輸出，代號：／TBT-G 4)帶現場積算部件：脈沖輸出和模擬輸出型均適用，能同時顯示瞬時和累積流量，代號：YF／TRS |
旋渦流量計
|
型 號 |
規格代號 |
說 明 |
|
YF102 YF104 YF105 YF108 YF110 YF115 YF120 YF125 |
………… ………… ………… ………… ………… ………… ………… ………… |
公稱通徑25A（無法蘭型） 公稱通徑40A（無法蘭型） 公稱通徑50A（無法蘭型） 公稱通徑80A（無法蘭型） 公稱通徑100A（無法蘭型） 公稱通徑150A（法蘭型） 公稱通徑200A（法蘭型） 公稱通徑250A（法蘭型） |
|
轉換器 |
- -AG……… -NN……… |
組合型（液體） 組合型（氣體、蒸汽） 分離型 |
|
輸出信號 |
S………… |
4～20mA DC(組合型) 脈沖輸出（組合型） 分離型 |
|
管道連接 |
C1………… C2………… |
PN1.6MPa PN4.0MPa |
|
形式代號 |
-CD……… |
CD型 |
|
防爆結構 |
/JSF |
隔爆型 |
|
附加規格 |
/ |
|
※ 推薦公稱壓力為PN4.0，大于PN4.0為特殊訂貨。
旋渦流量計轉換器（分離型）
|
型 號 |
規格代號 |
說 明 |
|
YFA11 |
………… |
旋渦流量計轉換器 |
|
測量介質 |
-L ……… -G ……… |
液體 氣體、蒸汽 |
|
輸出信號 |
S………… P………… |
4～20mA DC 脈沖輸出 |
|
旋渦流量計 |
-02……… -04……… -05……… -08……… -10……… -15……… -20……… -25……… |
公稱通徑25A（無法蘭型） 公稱通徑40A（無法蘭型） 公稱通徑50A（無法蘭型） 公稱通徑80A（無法蘭型） 公稱通徑100A（無法蘭型） 公稱通徑150A（法蘭型） 公稱通徑200A（法蘭型） 公稱通徑250A（法蘭型） |
|
形式代號 |
-CD……… |
CD型 |
|
防爆結構 |
/JSF |
隔爆型 |
|
附加規格 |
/ |
|
YF011型信號電纜（分離型）
|
型 號 |
規格代號 |
說 明 |
|
YF011 |
………… |
信號電纜 |
|
末端處理 |
-0 ……… |
末端沒有接線片（注） |
|
電纜長度 |
-05……… |
|
|
型式代號 |
-CD……… |
CD型 |
※ 附末端處理用零件1套。
典型測量范圍
水的測量范圍
|
公稱通徑 |
inch |
測量可能范圍m^3/h |
正常工作范圍m^3/h |
|
|
1 |
0.65～18 |
1.7～18 |
|
|
1-2/1 |
1.3～44 |
2.6～44 |
|
|
2 |
2.2～73 |
3.3～73 |
|
|
3 |
4.3～140 |
4.6～140 |
|
|
4 |
7.5～245 |
7.5～245 |
|
|
6 |
17～540 |
18～540 |
|
|
8 |
34～970 |
34～970 |
|
|
10 |
6~1500 |
6~1500 |
注：基準15℃，密度為1000kg/m^3
空氣的測量可能范圍
|
公稱通徑 |
inch |
流量范圍 |
測 量 可 能 范 圍 Nm^3/h |
||||||||||
|
0MPa |
0.1MPa |
0.2MPa |
0.4MPa |
0.6MPa |
0.8MPa |
1.0MPa |
1.5MPa |
2.0MPa |
2.5MPa |
||||
|
|
1 |
最小 |
11.0(19.5) |
15.5(19.5) |
19.0(19.5) |
24.5 |
29.0 |
33.3 |
40.6 |
59.0 |
77.5 |
95.9 |
|
|
最大 |
149 |
297 |
444 |
739 |
1034 |
1329 |
1624 |
2361 |
3098 |
3836 |
|||
|
|
1-1/2 |
最小 |
21.8(30.0) |
30.8 |
39.3 |
59 |
77.2 |
94.3 |
111 |
149 |
186 |
229 |
|
|
最大 |
357 |
708 |
1060 |
1764 |
2468 |
3171 |
3875 |
5634 |
7394 |
9153 |
|||
|
|
2 |
最小 |
36.2(38.7) |
51 |
62.4 |
80.5 |
102 |
131 |
161 |
233 |
306 |
379 |
|
|
最大 |
591 |
1174 |
1757 |
2922 |
4088 |
5254 |
6420 |
9335 |
12249 |
15164 |
|||
|
|
3 |
最小 |
69.8 |
98.4 |
120 |
155 |
197 |
254 |
310 |
451 |
591 |
732 |
|
|
最大 |
1140 |
2266 |
3391 |
5642 |
7892 |
10143 |
12394 |
18021 |
23648 |
29274 |
|||
|
|
4 |
最小 |
122 |
172 |
219 |
329 |
431 |
526 |
618 |
833 |
1036 |
1277 |
|
|
最大 |
1990 |
3954 |
5919 |
9847 |
13775 |
17703 |
21634 |
31453 |
41274 |
51095 |
|||
|
|
6 |
最小 |
267 |
440 |
607 |
912 |
1193 |
1458 |
1776 |
2583 |
3389 |
4196 |
|
|
最大 |
4358 |
8659 |
12960 |
21561 |
30163 |
38765 |
47367 |
68871 |
90375 |
111880 |
|||
|
|
8 |
最小 |
575 |
1009 |
1393 |
2094 |
2739 |
3347 |
3929 |
5301 |
6589 |
7815 |
|
|
最大 |
7792 |
15482 |
23172 |
38552 |
53933 |
69313 |
84693 |
123144 |
161595 |
200046 |
|||
|
|
10 |
最小 |
1047 |
1814 |
2504 |
3763 |
4922 |
6016 |
7063 |
9528 |
11842 |
14047 |
|
|
最大 |
12049 |
23941 |
35833 |
59617 |
83400 |
107181 |
130968 |
190427 |
249887 |
309346 |
|||
注：
1)在標準的溫度壓力條件下（
2)表上的壓力是工況溫度為
3)最大流量低于
4)最小值可以從圖中求得，當括弧內的值高于最小可測流量時，這些值就表示最小線性流量（Re=20，000或40，000）
·飽和蒸汽的測量可能范圍
|
公稱通徑 |
inch |
流量范圍 |
測 量 可 能 范 圍 Kg/h |
|||||||||
|
0.1MPa |
0.2MPa |
0.4MPa |
0.6MPa |
0.8MPa |
1.0MPa |
1.5MPa |
2.0MPa |
2.5MPa |
3MPa |
|||
|
|
1 |
最小 |
13.4(18.9) |
16.2(20.0) |
20.5 |
24.1 |
27.1 |
30 |
36 |
41 |
49 |
58 |
|
最大 |
169.7 |
247.7 |
400 |
548 |
696 |
843 |
1209 |
1575 |
1945 |
2318 |
||
|
|
1-1/2 |
最小 |
26.5(29.2) |
32 |
40.6 |
49.0 |
59.2 |
69 |
92 |
114 |
135 |
155 |
|
最大 |
405 |
591 |
954 |
1310 |
1662 |
2012 |
2884 |
3759 |
4640 |
5532 |
||
|
|
2 |
最小 |
43.9 |
53 |
67.3 |
79 |
89 |
98 |
120 |
156 |
192 |
229 |
|
最大 |
671 |
979 |
1580 |
2170 |
2753 |
3333 |
4778 |
6228 |
7688 |
9166 |
||
|
|
3 |
最小 |
84.6 |
103 |
130 |
152 |
171 |
189 |
231 |
301 |
371 |
442 |
|
最大 |
1295 |
1891 |
3050 |
4188 |
5314 |
6434 |
9224 |
12024 |
14842 |
17694 |
||
|
|
4 |
最小 |
148 |
179 |
227 |
273 |
330 |
385 |
514 |
635 |
751 |
865 |
|
最大 |
2261 |
3300 |
5324 |
7310 |
9276 |
11230 |
16099 |
20986 |
25904 |
30883 |
||
|
|
6 |
最小 |
324 |
401 |
587 |
757 |
915 |
1067 |
1423 |
1759 |
2127 |
2536 |
|
最大 |
4951 |
7226 |
11658 |
16007 |
20310 |
24598 |
35250 |
45953 |
56720 |
67624 |
||
|
|
8 |
最小 |
679 |
920 |
1348 |
1737 |
2101 |
2448 |
3266 |
4038 |
4778 |
5500 |
|
最大 |
8853 |
12920 |
20845 |
28620 |
36315 |
43966 |
63029 |
82165 |
101418 |
120913 |
||
注：最大值由流速低于80m/s
最小值可以從圖中求得，當括弧內的值高于最小可測流量時，這些值就表示最小線性流量（Re=20，000或40，000）

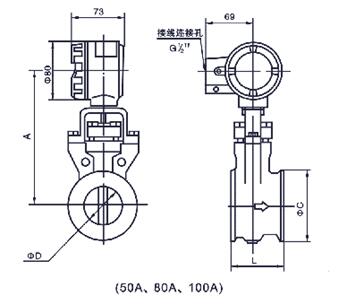

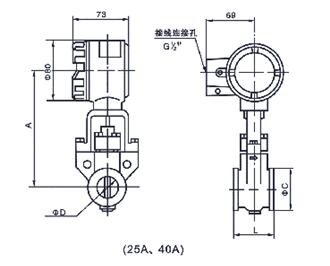

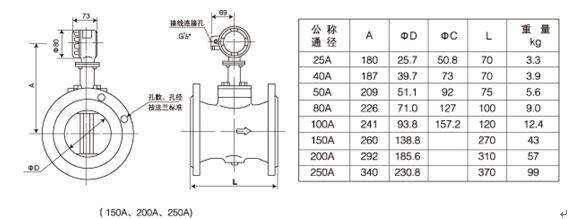

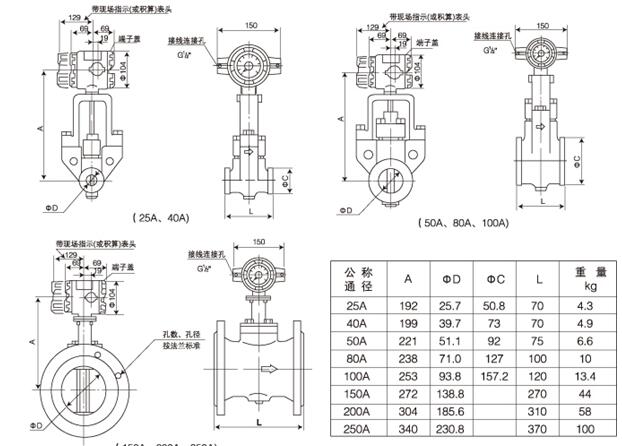

外型及安裝尺寸
注：直管段要求：詳見“安裝說明及圖示”
·組合型
·分離型

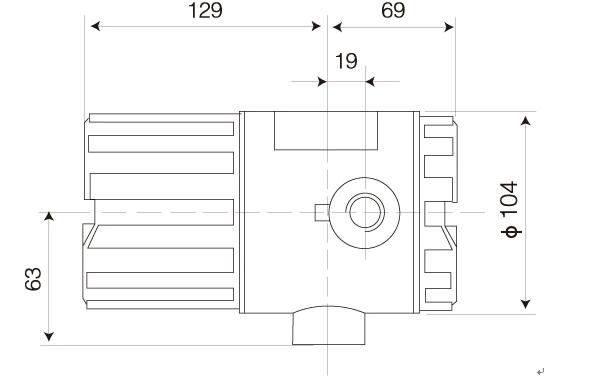

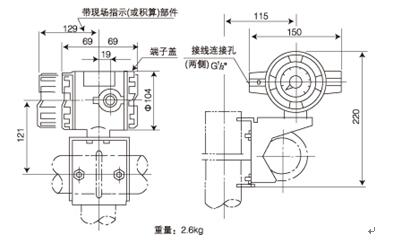

旋渦流量計轉換器
YF100型 旋渦流量計的接線

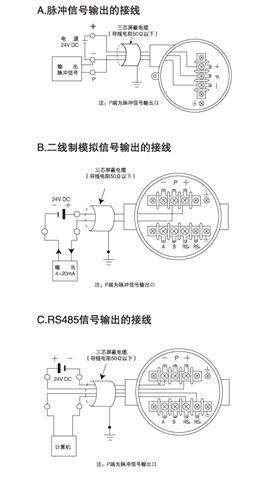

組合型的接線

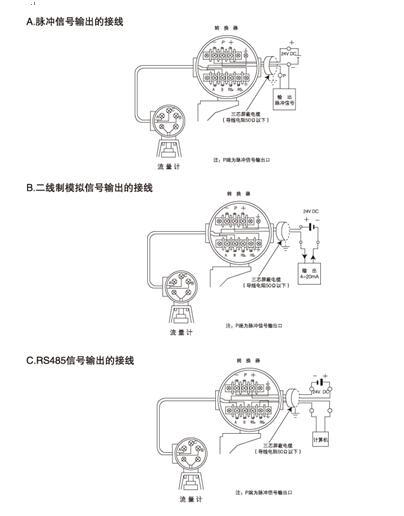

分離型的接線

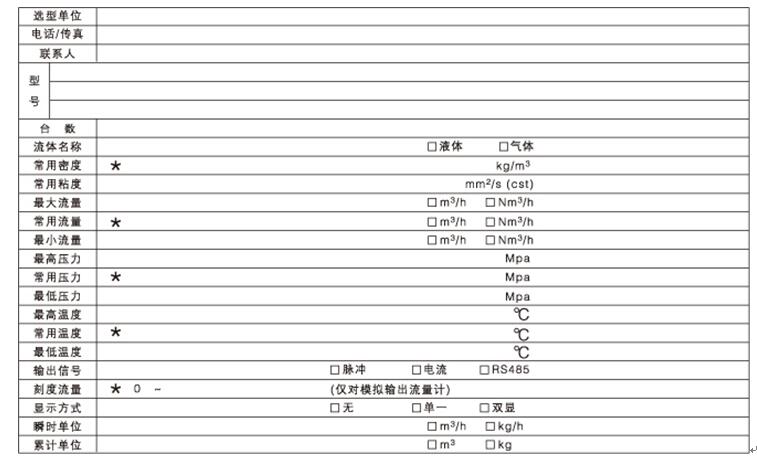

選型參數表
備注：
1.凡是*處的必須填寫。
2.凡是口處請選擇打勾確認
3.對于測量氣體，流量單位必須確認清楚，工作狀態下的流量單位為m^3/h；標準狀態下的流量單位為Nm^3/h。
4.刻度流量僅與模擬輸出4～20mA相對應，如：刻度流量0～
5.同一臺儀表，其流量單位應統一。
6.顯示單位
單一（TBT）：僅顯示累積量：
雙顯（TBS）：同時顯示瞬時量和累積量
瞬時量：
累積量：
顯示單位與口徑相關，口徑大單位大，口徑小單位小，詳見相關說明書。
顯示器
YF/型顯示器與旋渦流量計配套使用對流量計的信號進行檢測、轉換、積算、顯示，并具有失電保護功能。
顯示器性能穩定可靠、精度高、使用、操作及維修簡單、方便，用途廣泛。
顯示器功能
主要技術指標
